固定管板式換熱器

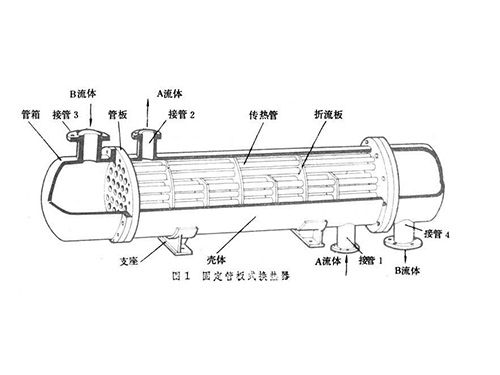

固定管板式換熱器由管箱、殼體、管板、管子等零部件組成，其結構較緊湊，排管較多，在相同直徑下面積較大，制造較簡單。

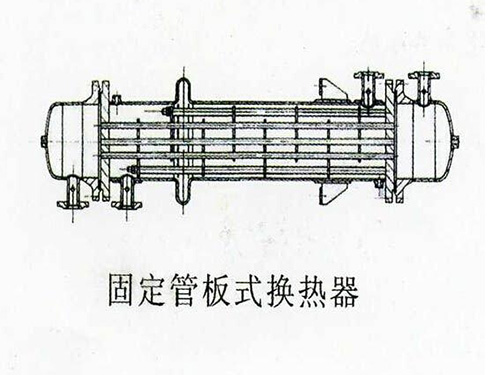

固定管板式換熱器的結構特點是在殼體中設置有管束，管束兩端用焊接或脹接的方法將管子固定在管板上，兩端管板直接和殼體焊接在一起，殼程的進出口管直接焊在殼體上，管板外圓周和封頭法蘭用螺栓緊固，管程的進出口管直接和封頭焊在一起，管束內根據換熱管的長度設置了若干塊折流板。這種換熱器管程可以用隔板分成任何程數。
固定管板式換熱器結構簡單，制造成本低，管程清洗方便，管程可以分成多程，殼程也可以分成雙程，規格范圍廣，故在工程上廣泛應用。殼程清洗困難，對于較臟或有腐蝕性的介質不宜采用。當膨脹之差較大時，可在殼體上設置膨脹節，以減少因管、殼程溫差而產生的熱應力。
固定管板式換熱器的特點是：
1、旁路滲流較小；
2、鍛件使用較少，造價低；
3、無內漏；
4、傳熱面積比浮頭式換熱器大20%～30%。
固定管板式換熱器的機械設計除了最關鍵的換熱板片以外，還有兩塊墻板，我們稱為框架板和壓力板，框架板為外側不可活動的墻板，壓力板為換熱板片另一側的可用拉桿螺栓調整位置的墻板；數根拉桿螺栓，用來加緊框架板和壓力板；立柱；上下導桿，連接在框架板和立柱之間，用來支撐并給壓力板和換熱半片導向；框架板和立柱上可安裝底腳底腳，用于固定機器。除此以外，還可以有法蘭，過濾器，溫度計和壓力計等一系列附件。
